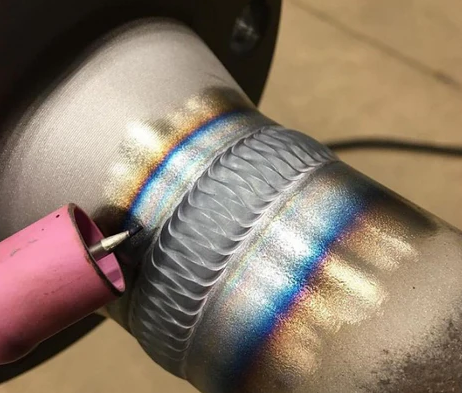

Qu'est-ce que le soudage TIG en aluminium? TIG signifie soudage à l'arc au tungstène à gaz. Nous guidons une électrode en tungstène. Il ne fonde pas. Nous nourrissons une tige de remplissage séparée à la main. Pure Argon protège l'arc et la flaque d'eau. Il semble de dessiner des lignes en utilisant la lumière et le métal. De nombreuses équipes choisissent TIG pour des perles propres sur les cadres de profil industriel en aluminium ou les supports personnalisés en aluminium extrudé.
Électrode de tungstène non consommée
Fil de remplissage séparé
Gas de blindage inerte, généralement à 100% d'argon
Contrôle de pédale ou du doigt pour la chaleur
Longueur d'arc courte pour une flaque d'eau serrée et stable
Un flux rapide
Nettoyez et dégraissez l'articulation et le remplissage.
Strike ARC en utilisant un démarrage à haute fréquence.
Former une flaque d'eau brillante.
DAB FILLER À LA MAINEMENT.
Continuez, remplissez le cratère, maintenez après le flux.
Nous démo souvent sur les petits gabarits construits à partir de profils en aluminium à machine à sous, puis nous passons à des pièces réelles à partir du stock d'extrusion en aluminium.
L'aluminium pousse une peau d'oxyde difficile. Il fond bien au-dessus du métal de base. AC résout le puzzle.
Électrode positive, appelée EP, gommage de l'oxyde.
L'électrode négative, appelée EN, entraîne la chaleur dans le métal de base.
Carte simple
| Aspect | ASC | ce | qu'il fait |
|---|---|---|---|
| Temps EP | Nettoyer l'oxyde | Bande de gravure blanche près de la perle | Suie sur la perle, élargir EP |
| Le temps | Pénétration | Ligne de fusion plus profonde | Îles d'oxyde, EP étroit |
| Fréquence AC | Forme d'arc | Plus haut resserre l'arc | Coins extérieurs, filets |
Nous réglons ces cadrans pour une feuille mince, des pièces coulées ou une plaque épaisse. Il maintient les perles lumineuses et cohérentes.
Les deux aluminium de soudure . Chacun brille dans une autre voie. Nous choisissons en fonction de la finition, de la vitesse et du style de partie. Un cadre de cellules robot dans un laboratoire peut avoir besoin de TIG pour nettoyer les articulations autour des goussets à angle d'aluminium. Une longue course sur plaque pourrait demander MIG.
| Visual | Cue | Quand |
|---|---|---|
| Apparence de perle | Ondulation lisse et serrée | Plus large, plus de construction |
| Contrôle sur le bouillon mince | Chaleur élevée et précise | Tricky sur très mince |
| Vitesse sur les coutures longues | Ralentissez | Plus rapide |
| Setup | Plus de paramètres | Plus simple une fois composé |
| Meilleure utilisation | Établissements, luminaires, pièces de montre | Supports, plateaux, coutures longues |
Oui, dans de rares cas. Il a besoin de compétences et de préparation stricte. DCEN plus l'hélium peut pousser la chaleur en sections très épaisses. De gros inconvénients demeurent, car l'élimination de l'oxyde ne se produit pas comme AC.
La surface doit rester ultra propre.
Le début de l'arc se sent lent sur des parties froides.
L'oxyde peut traverser la flaque d'eau.
La suie noire apparaît rapidement si la couverture du gaz tombe.
Liste de contrôle rapide pour les expériences DC
Mélange d'hélium ou de AR-HE pour la densité thermique
Plus grand tungstène, arc serré, objectif à gaz
Courés courts, nettoyage constant entre les passes
La plupart des débutants s'en tiennent à AC. Nous faisons de même lors de la construction de luminaires pour la garde des machines près des cadres de tube en aluminium de notre inventaire de l'atelier. Il garde les résultats reproductibles et conviviaux d'inspection.
Nous restons en sécurité en premier. Il paie chaque perle. Gardez à l'esprit les yeux, les poumons, la peau et l'équipage. Les habitudes simples empêchent de gros problèmes.
L'arc lance des UV et IR intenses. Les yeux et la peau le ressentent rapidement. Nous choisissons une nuance de casque qui maintient la flaque dégagée et regarde bas.
Casque Map rapide de l'ombre
| ajuster | le | facteur | Tig Soudage |
|---|---|---|---|
| 40–80 a | 9-10 | Flaque dégagée, éclat léger | Bon pour la feuille mince et les punaises |
| 80–150 A | 10-11 | Bords croquants, ondulation visible | Gamme de travaux quotidiens |
| 150–200 A | 11-12 | Brillant mais contrôlé | Assiette et filets |
| 200–250 a | 12-13 | Luminosité gérable | Sections lourdes |
Portez des verres de sécurité sous le capot. Il protège les yeux pendant le brossage et le broyage.
Couvrir la peau. Veste, cou et mains. Pas de lacunes. Les brûlures UV se sentent sournoises.
Vérifiez les fosses ou la brume de l'objectif. Si cela brouille la flaque d'eau, nous l'échangeons.
Le tig sur l'aluminium peut créer de l'ozone et des NOx près de l'arc. Les poumons le détestent. Nous éloignons les fumées pendant que le bouclier argon reste calme.
Utilisez l'extraction locale. Un bras ou une capuche près du panache. Pas si proche, il perturbe le gaz.
Visez un tirage doux. Si l'arc scintille ou la flaque est en train de se calmer, le flux d'air fonctionne trop fort.
Essayez un test simple. Tenez une petite source de fumée près de l'articulation. Il devrait dériver dans le capot, pas tourbillonner sur la tasse.
Continuez à bouger l'air en mouvement. Les portes s'ouvrent, les ventilateurs se préparent à un flux lisse. Aucune explosion directe à la torche.
Le flux d'air fait et ne pas
Positionnez le capot légèrement au-dessus et sur le côté de la flaque.
Ne pointez pas un ventilateur directement sur la coupe. Il dépouille le bouclier.
Brossez-vous et essuyez les pièces propres. Moins de fumée, moins d'irritants.
L'argon se sent en sécurité. Il déplace l'oxygène, il n'a aucune odeur, il ne donne aucun avertissement. Les espaces confinés deviennent rapidement risqués.
Évitez les fosses, les réservoirs, les chambres serrées. Si nous devons entrer, utilisez un moniteur à oxygène.
Gardez les cylindres debout et enchaînés. Caps sur le transport.
Vérifiez les fuites en utilisant de l'eau savonneuse. Siffler signifie que nous fermons la valve et le réparons.
Purge les lignes uniquement au besoin. Aucun long ne circule librement dans la pièce.
Mini-liste de contrôle de manutention des cylindres
Sécurisé à deux points
Cap sur le mouvement
Valve fermée en cas de ralenti
Régulateur intact, les jauges lisibles
Le feu aime les broyeurs, les éclaboussures et la poussière. Nous avons mis la baie pour des travaux sûrs avant de frapper un arc.
Sécurité incendie
Clear Bobustibles de la zone.
Gardez un extincteur classé proche. Tout le monde le sait et peut l'attraper.
Attribuez une surveillance des incendies pour des emplois lourds d'étincelles.
Refroidissez la pièce sur une surface non flammable. Pas de chiffons gras à proximité.
Routage des câbles
Lay mène à plat, loin des arêtes vives.
Pas de boucles autour du corps. Pas de nœuds sous bottes.
Les passages de ruban adhésif ou de couverture pour que les pieds ne s'accrochent pas.
Pince moulue près de l'articulation. Le chemin de retour court aide la stabilité.
Liste de contrôle des EPI
| Mig | en | aluminium |
|---|---|---|
| Casque de débarquement automatique | UV / IR et éclaboussures | ☐ |
| Lunettes de sécurité | Brosser et moudre | ☐ |
| Veste de soudage et manches | Couverture cutanée | ☐ |
| Gants tig | Dextérité et chaleur | ☐ |
| Bottes en cuir | Protection contre les pieds | ☐ |
| Respirateur (si nécessaire) | Ozone / particules | ☐ |
| Protection auditive | Broyage et coupe | ☐ |
Avant de souder
Pièces dégraissées et brossées. Banc propre.
Extraction sur. Éventail pour le flux lisse.
Cylindre sécurisé. Ensemble de régulateur. Pas de fuites.
EPE sur. Extincteur à portée. Terre près de la soudure.
Nous gardons cela simple et pratique. Prenez le bon kit, composez quelques bases, puis frappez les arcs propres.
Mode AC pour l'aluminium. L'oxyde se brise sous EP, chauffe métallique sous EN.
HF Démarrage pour l'arc propre. Pas de robinets en tungstène.
Règle d'ampérage: environ 1 ampère par 0,001 d'épaisseur. Bumpez pour de grands dissipateurs de chaleur.
Démarreur d'équilibre AC: 65–75 pour cent en. Plus d'EN pour pénétration, plus d'EP pour le nettoyage.
Démarreur de fréquence AC: 100–120 Hz pour les coins et les filets, 60–80 Hz pour une flaque plus large.
Ampérage EN / EP indépendant lorsque la source d'alimentation le permet. EN plus élevé que EP pour la fusion plus profonde et le tungstène plus frais.
Gas post-flux: Continuez à protéger la perle et le tungstène pendant quelques secondes.
Carte rapide Carte
| sur | l' | ampérage |
|---|---|---|
| Mode CA | Élimination de l'oxyde plus fusion | Toujours en aluminium |
| Équilibre AC | Nettoyage vs pénétre | 70% en, ajustement par bande de gravure |
| Fréquence AC | Largeur de l'arc vs focus | 100–120 Hz pour un travail serré |
| Split EN / EP | Plus de fusion, moins de chaleur en tungstène | En au-dessus de l'EP sur les onduleurs avancés |
| Post-flux | Protège les perles et le tungstène | 5–10 s, plus longtemps sur de grandes tasses |
Lentille à gaz donne un débit plus fluide et une couverture plus large. Pratique près des bords et coins.
La coupe standard fonctionne bien sur les joints ouverts et les coupons de pratique.
Guide de la taille de la tasse :
# 6– # 7 pour le travail léger jusqu'à ~ 120 A
# 8– # 10 pour 120–200 a ou accès serré
Coupes plus grandes pour les coins extérieurs, Stickout long, sections lourdes
CORPS COLLET : Norme pour une utilisation générale, corps de l'objectif à gaz pour le blindage plus calme.
Capulet arrière : Capre court pour les espaces restreints, capuchon long pour plus de commodité au banc.
Sélecteur de tasse
| en | aluminium | sur | AC |
|---|---|---|---|
| Crosse, mince feuille | ≤ 1,6 mm | # 6– # 7 | 7-10 |
| Coin extérieur | 2–6 mm | # 8– # 10 | 9-14 |
| Filet dans un cadre | 3–10 mm | # 8– # 10 | 10-14 |
Choisissez 2% de Lanthana pour un fort choix complet. Ceriate ou zirconié fonctionnent également bien.
Le tungstène pur et les grandes boules sphériques obtiennent une passe sur les onduleurs modernes. Arc erre, la chaleur charge la pointe, la bande de nettoyage pousse trop large.
Façonnez la pointe sur un cône tronqué ou un léger dôme. Gardez-le court et bien rangé.
Guide de taille de tungstène
| suggéré | de | l' |
|---|---|---|
| 1,6 mm (1/16 po) | ~ 40–130 A | Feuille mince, petites tasses |
| 2,4 mm (3/32 po) | ~ 90–200 A | Cheval de bataille quotidien |
| 3,2 mm (1/8 po) | ~ 150–300 A | Plaque épaisse, longues courses |
ER4043 : flaque lisse, alimentation facile, bonne résistance aux fissures sur de nombreux travaux.
ER5356 : Force plus élevée, meilleure pour les pièces structurelles et les supports, différentes couleurs après anodisation.
Diamètres : 1,6 mm (1/16 po) pour des parties minces, 2,4 mm (3/32 po) pour la plaque générale, 3,2 mm (1/8 po) pour les coupes lourdes.
Sélecteur de remplissage
| ombre | Ce | que | vous | voyez |
|---|---|---|---|---|
| ER4043 | Moyen | Amical | Match plus proche | Castings, General Fab |
| ER5356 | Plus haut | Stiffer | Shift plus sombre | Cadres, supports, marins |
Quand changer la taille du fil
La taille d'une plaque épaisse, de grandes pièces de dissipateur de chaleur, de longues perles.
La réduction des effectifs pour les peaux minces, les petits coins, les courts coureurs.
100% Argon couvre la plupart des travaux. Démarrage propre, arc stable, perle brillante.
Les mélanges d' argon-helium aident à un aluminium très épais. Arc plus chaud, morsure plus profonde. Commencez près de 75/25 AR / il a ensuite réglé.
Gardez les conduites de gaz qui fuisent. Le flux lisse bat un débit élevé.
Cueilleur de gaz
| Notes | Élément | Utilisation |
|---|---|---|
| ≤ feuille de 6 mm | 100% AR | Démarrages faciles, nettoyer l'ondulation |
| Plaque de 6 à 12 mm | 100% AR | Ajouter des amplis ou préchauffer au besoin |
| ≥ 12 mm plaque | Ar - le mélange | Densité de chaleur supplémentaire |
Les brosses en acier inoxydable ne conservent que pour l'aluminium. Pas de contamination croisée.
Acétone pour le dégraissant avant le brossage.
Assuismez sans peluche pour une passe finale.
Pinces et luminaires pour les joints stables et les configurations de répétition.
Barres de refroidissement en cuivre ou support pour les bords minces et le contrôle de la chaleur.
Outils de mise en page : Scribe, carré, outils de déburricule, abrasifs frais.
Liste de contrôle de banc
Pièces dégraissées, les bords déburrés
Brosser prêt, étiqueté pour l'aluminium uniquement
Tasses et objectif à gaz trié par taille
Tungstène frais préparé et stocké sec
Couppe de remplissage propre, se termine les extrémités
Pinces, carrés, support de cuivre sur la table
Nous composons d'abord la machine. Il fait gagner du temps, il économise des reprise. Guide de cadran simples Clean Perles sur AC TIG Aluminium.
Commencez près de 1 ampère par 0,001 en d'épaisseur de métal de base. Ensuite, poussez le style et la position conjoints.
Table de démarrage
| de | la | plage | de |
|---|---|---|---|
| 1/16 dans | 0,063 | ~ 60–80 A | Feuille mince, arc court |
| 3/32 | 0,094 dans | ~ 90–120 A | Supports communs |
| 1/8 de | 0,125 po | ~ 120–160 a | Gamme de chevaux |
| 3/16 dans | 0,188 dans | ~ 180–220 A | Ajouter des punaises, des voyages réguliers |
| 1/4 de | 0,250 dans | ~ 240–300 A | Préchauffer ou AR - il aide |
Conseils
La position plate fonctionne plus fraîche. Vertical ou les frais généraux ont besoin d'une touche moins de chaleur.
Le support de cuivre abaisse le risque de brûlure sur les bords minces.
Les perles longues tirent du feu dedans. Nous pullons la pédale ou une pause entre les sections.
AC divise le temps entre EP et EN. Le groupe pâle de gravures raconte l'histoire.
Ce que dit la perle
| courant | Prêt | POURQUOI |
|---|---|---|
| Trop de EP | Suie sur les orteils, tungstène chaud, large bande blanche | Se déplacer vers plus en |
| Trop petit EP | Îles d'oxyde, bords ternes, pauvres mouillés | Ajouter EP jusqu'à ce que les îles disparaissent |
| À peu près droit | Étroite de gravure, perle brillante, pointe stable | Laissez-le, concentrez-vous sur la longueur de l'arc |
Déplacement du démarreur
Définir ~ 70% en . Regardez la gravure. Ajustez quelques points à la fois.
Si la pointe brille tôt, EP est haut. Si les oxydes patinent sur la flaque, EP est bas.
Les changements de fréquence sont la forme et la direction.
Choix rapides
| COMPRÉTTEUR | DE | FICTION |
|---|---|---|
| 60–80 Hz | Arc plus large et plus doux | Plaque plate, joints ouverts |
| 100–150 Hz | Plus serré, plus directionnel | Filets, coins extérieurs |
| 200+ Hz | Bords très serrés et croquants | Corners fins, petits joints, chaleur précise |
Des nombres plus élevés concentrent l'arc. Les nombres plus bas se répartissent la chaleur pour un humide plus large.
Certains onduleurs divisent le courant à chaque demi-cycle. Nous l'utilisons pour une fusion plus profonde et du tungstène plus frais.
Boost en au-dessus de l'EP. Il pousse la chaleur dans le travail.
Gardez EP modeste. Il nettoie l'oxyde, il arrête la surchauffe de pointe.
De petits changements vont loin. Nous suivons la bande de gravure et la fluidité des flaques d'eau.
Le blindage compte autant que les amplis. Gas calme, flaque calme.
Par tasse
| DU | STRY | Remarques |
|---|---|---|
| # 6– # 7 | 7-10 | Feuille mince, stickout court |
| # 8– # 10 | 9-14 | Travail quotidien, coins, filets |
| Grandes tasses | 12-18 | Stickout long, coins extérieurs |
Le post-flux garde le tungstène et la perle sous argon pendant qu'ils refroidissent.
Temps post-flux : ~ 5–10 s sur de petites tasses, plus longtemps sur le gros tungstène ou les courses chaudes.
Sifflement s'arrête trop tôt, les conseils deviennent gris. Nous ajoutons quelques secondes jusqu'à ce que les conseils restent brillants.
Démarrage propre, arrêts propres. Nous avons laissé la machine nous aider.
HF Démarrage ou HF continu pour la stabilité de l'arc à proximité des bords.
Pré-flux : 0,3–0,7 s donc le gaz arrive avant l'arc.
Upslope : Ramp-in courte pour la formation de flaques lisses.
Downslope : Rampe douce, puis cratère remplit à l'aide d'un petit tampon à la fin.
Tenez la tasse pour post-flux. Il protège la perle de refroidissement et la pointe chaude.
Carte de contrôle
| Contrôle | Objectif | Valeur |
|---|---|---|
| Pré-flux | Inonder la tasse avant l'arc | 0,5 s |
| Pente | Empêcher les départs du froid | 0,3–0,7 s |
| Enbout | Empêcher les fissures du cratère | 0,7–1,5 s |
| Post-flux | Bouclier de tungstène et perle | 5–10 s |
Mini liste de contrôle
Ampères réglées par épaisseur, puis coupées pour le joint et la position
Équilibre réglé par la bande de gravure, pas de supposition
Fréquence correspondant à la géométrie conjointe
En au-dessus de l'EP sur les machines avancées pour la fusion et la vie de pointe
Débit de gaz stable, après le flux assez longtemps pour une pointe lumineuse
Nous ralentissons, puis faisons que chaque mouvement compte. Arc court, tampons propres, mains calmes. C'est comme écrire votre nom dans la lumière.
Placement au sol
Crimper près de l'articulation. Peindre et anode retiré sous la pince.
Contact solide. Pas de peinture. Pas d'huile.
Construction de la torche
Lentille à gaz pour le blindage lisse sur les bords et les coins.
Coupe standard pour les joints ouverts ou les courses d'entraînement.
Numéros de coupe : # 6- # 7 pour une feuille mince, # 8- # 10 pour la plupart des emplois, plus grande pour un stickout long.
Tungsten : 1/16 in à 3/32 po pour un travail commun. Pince en forme sur un cône tronqué ou un léger dôme.
Guide de la torche rapide
| Démarrer | Style | de | pièce | Cup |
|---|---|---|---|---|
| Crosse à feuille mince | # 6- # 7 | 1/16 dans | Court | Démarrages faciles, petite flaque |
| Filet ou coin | # 8- # 10 | 3/32 | À moyens courtes | L'arc plus serré aide les orteils à mouiller |
| Coin extérieur, longue portée | # 10 + lentille à gaz | 3/32 | Plus long | Le flux supplémentaire maintient le bouclier stable |
Deux mains enfermées. Un sur torche, un sur remplissage, les poignets contrevenus sur la table ou la partie.
Angle de poussée de la torche près de 10 à 15 degrés . Petit poignet maigre et régulier.
Réglez votre ligne de voyage avant le début de l'arc. Yeux sur les 10 mm suivants, pas la pointe seulement.
Gardez la longueur de l'arc près de 1 à 1,5 x diamètre de tungstène.
L'arc court resserre le feu, abaisse la porosité, éclaire la perle.
Si l'arc siffle ou erre, se rapprochez-vous et réinitialisez l'autoroute à la main.
Repères arc
Trop long: flaque granuleuse, orteils suieux, lien paresseux.
Juste à droite: bord de flaque croquante, grésillement silencieux, bande de gravure étroite.
Commencez l'arc, attendez un objectif liquide brillant. Les bords sont brillants et mobiles.
Pas de précipitation sur le premier tampon. Laissez l'ouverture du métal de base.
S'il a l'air terne ou lent, ajoutez une bouffée d'équilibre de pédale ou de bosse vers le nettoyage plus de nettoyage sur la machine.
Liste de contrôle visuelle
Centre de piscine brillante
Halo propre au bord
Pas de poivre à la surface
Nourrissez au bord d'attaque de la flaque. Gardez le fil à l'intérieur de l'enveloppe à gaz.
Dabs courts et fréquents. Le petit rythme contrôle la chaleur et la largeur des perles.
Retirez le fil avant de reprendre le voyage. Aucun fil traînant en plein air.
Remplissage à faire et ne pas
Faites couper et essuyez l'extrémité avant une course.
Gardez la main bas et stable.
Ne plongez pas le tungstène. Si cela se produit, arrêtez, regrisez, réinitialisez.
Ramp-in : facilité de chauffer, laissez l'ouvrir la flaque d'omout.
Voyage régulier : Tenez un point à mi-pédalal, puis modulez pendant chaque tampon.
Remplissage du cratère : ralentissez à la fin, ajoutez un petit tampon, puis passez à zéro.
Tenez la tasse en place pour le post-flux. La flaque d'eau et le tungstène se refroidissent sous l'argon.
Chronologie de la pédale
| Tungsten | Dia | Stickout |
|---|---|---|
| Commencer | Rample lisse | Former une flaque propre |
| Courir | Petites impulsions pendant les tampons | Gardez la perle uniforme, limitez la surchauffe |
| Fin | Rample lente | Arrêter les fissures du cratère |
Utilisez une cadence Déplacez quelques millimètres, pause, tamponnez, déplacez-vous à nouveau. étape et dab .
Comptez dans votre tête. Un-deux, un-deux.
L'espacement des ondulations correspond à votre décompte. Même compter, même la texture.
Si la flaque pousse trop large, raccourcissez l'arc, accélérez le voyage, ajoutez des tampons plus petits.
Nous choisissons le remplissage avant de frapper un arc. Il façonne la force, l'aspect et les résultats post-finish. Les règles simples aident, puis les tests sur Scrap confirment le choix.
Coule facilement. Le mouillage est calme, la perle est à plat.
Bonne résistance à la fissure sur de nombreux emplois, y compris les réparations des moulages.
Aime le contrôle de la chaleur sur les peaux minces. Il pardonne de petites lacunes.
L'anodize devient gris foncé. Le contraste de couleur montre rapidement les pièces du spectacle.
Où nous saisissons 4043
Général Fab sur les extrusions 6xxx
Coucher des boîtiers et des supports en aluminium
Joints cosmétiques qui ont besoin d'ondulations lisses avant l'anodizon ou la peinture
Résistance à la traction plus élevée. Perle plus rigide sous charge.
Meilleur choix pour le service marin ou du support.
Se nourrit bien de plus grands diamètres pour une plaque lourde.
Anodize généralement plus proche de la couleur de base sur les pièces 5xxx / 6xxx.
Où nous prenons 5356
Cadres, orthèses et faisceaux en aluminium dans les accessoires
Matériel marin, rampes, supports de machines
Pièces qui prennent des vibrations ou un choc
| Remarque | Phase | Pédale |
|---|---|---|
| Se sentir perle | Nuure et facile et facile | Plus ferme, plus de construction |
| Résistance aux fissures | Fort sur de nombreux alliages | Bon, plus rigide sous flex |
| Traction | Modéré | Plus haut |
| Se nourrir de plus grands diamètres | Modéré | Fort |
| Anoder la couleur | Contraste gris foncé | Correspondance plus étroite sur plusieurs 5xxx / 6xxx |
| Emplois typiques | Réparation de coulée, General Fab | Cadres structurels, marins |
Nous gardons les deux sur le banc. Il couvre la plupart des travaux sur les projets de profil en aluminium industriel, y compris les cadres de profil en aluminium à fente V ou les rails incurvés du stock de profil en aluminium incurvé .
Choisissez d'abord le remplissage par alliage de base, puis réglez les besoins de service.
| Déplacement | Propriétaire | Propriété | 4043 |
|---|---|---|---|
| 6061-T6 | Fort, traitable à la chaleur | 4043 ou 5356 | 4043 pour la résistance à l'écoulement lisse et aux fissures. 5356 pour une traction plus élevée et une couleur anodisée plus étroite. HAZ adoucit après la soudure. |
| 5052-H32 | Non-chauffage, bonne formabilité | 5356 | La base de magnésium se marie bien. Nice pour les enclos et les plateaux. |
| 3003 | Doux, très formable | 4043 | Poules de pute facile, cordons cosmétiques propres. |
| Coulé de l'aluminium (A356, similaire) | Risque de porosité, riche en silicium | 4043 | Le préchauffage aide. Perles courtes, nettoyage fréquent entre les passes. |
Si un travail mélange des alliages, nous choisissons le remplissage qui protège d'abord le risque de fissure. La force vient ensuite.
| ( | AL | - |
|---|---|---|
| 1/16 po (1,6 mm) | Feuille mince, coins | Dabs plus frais, contrôle serré |
| 3/32 po (2,4 mm) | Travail des assiettes quotidiennes | Dépôt équilibré, rythme constant |
| 1/8 po (3,2 mm) | Assiette lourde, perles longues | Moins d'arrêts, gel plus fort |
Nous réduisons la réduction des minuscules coins sur les enceintes de 5052. Nous avons mis la taille pour les longs filets sur les cadres de garde ou les partitions similaires aux constructions de clôture de garde .
Différents métaux aiment différentes chimies. Les soudures de fusion à travers les grandes lacunes dans la composition forment rapidement des couches cassantes. Nous utilisons des itinéraires sûrs.
Aluminium à l'acier
Fusion directe: non recommandée. Les intermétalliques fragiles se développent rapidement.
Chemin plus sûr: bandes de transition bimétale ou inserts liés à l'explosion. Soudure du côté de l'aluminium en utilisant 4043 ou 5356 par alliage, puis rejoignez le côté acier à l'aide d'un processus en acier standard.
Plan de sauvegarde: attaches mécaniques, liaison adhésive ou brasage Tig du côté en aluminium plus les soudures en acier à proximité.
Aluminium en cuivre
La conductivité thermique élevée retire la chaleur. La piscine devient lente.
Les intermétalliques deviennent cassants.
Options: joints mécaniques, matériaux de transition dédiés ou brasage TIG contrôlé à l'aide de remplissage al-SI sur les cuivre. Petites perles, propreté stricte, cycles de chaleur courts.
Matrice de décision
| SI | ) | 5356 | ( | AL |
|---|---|---|---|---|
| AL ↔ ACIER | Non | Oui, préféré | Niche limité | Oui |
| AL ↔ cuivre | Risqué | Oui, si disponible | Possible sur les tampons simples | Oui |
Nous testons d'abord chaque articulation différente sur les coupons. Corrects courts, préparation fraîche, couverture de gaz serrée. Il sauve des pièces réelles des surprises.
Nous gardons les mouvements simples. Arc court, remplissage propre, mains calmes. Il est payant rapidement sur de vrais travaux comme les cadres de tube en aluminium ou les panneaux de partition d'usine légers .
Tenez la longueur de l'arc près d'un à un à un diamètre de tungstène et demi.
Gardez du fil à l'intérieur du bouclier. Pas de nourrir en plein air.
Essuyez les extrémités du fil à l'aide de l'acétone. Coupez les pointes ternes avant une course.
Si la suie apparaît, vous rapprochez, stabilisez votre attelle, vérifiez le flux de gaz.
Table de repère rapide
| - | MG | ) |
|---|---|---|
| Perle granuleuse | Arc trop long | Fermez l'écart, raccourcissez le bâton |
| Orteils de suie | Boundage faible ou EP bas | Augmentez le flux un toucher, ajoutez EP quelques points |
| Flaque terne et plate | Fil sale ou base | Re-Wipe, Fresh Brush Pass |
Tamponnez peu, tamponnez souvent. La flaque reste serrée, la perle reste étroite.
AIMEZ DABS DANS LE MOTEUR. Pas de traînée.
Si la piscine s'éclaircit trop, ajoutez un tampon rapide, décollez, continuez à voyager.
Mini
Exécutez une ligne droite sur la ferraille.
Comptez un deux, tamponnez-le sur deux.
Gardez l'espacement des ondulations même à travers la ligne.
Gardez une douce poussée de 10 à 15 ° . Des angles plus raides soufflent le bouclier et tirent de l'air.
Plantez les deux mains. Coudes baissés, les poignets se sont préparés sur le banc ou la partie.
Pour les coins maladroits sur les pièces d'extrusion en aluminium personnalisé , échangez sur un capuchon arrière, rapprochez le corps.
Angle vs effet
| ALLIAGE | DE | BASE | COMPORTE |
|---|---|---|---|
| 0–5 ° | Fort | Profond, concentré | Utiliser sur les filets |
| 10–15 ° | Équilibré | Orteils propres, arc stable | Cible quotidienne |
| 20 ° + | Faible | Suie, risque de porosité | Réduire l'angle, renverser |
La bande de gravure pâle doit être étroite et même.
Trop de EP → Tungstten chaud, large bande blanche, suie. Se déplacer vers plus d'en.
Trop peu d'EP → îles d'oxyde, pauvres mouillages. Ajoutez quelques points à EP.
Équilibrez la carte de triche
| | | |
|---|---|---|
| Large frange blanche | Excédent EP | Ajouter en 5 à 10% |
| Îles sombres dans les orteils | EP bas | Ajouter EP 5–10% |
| Perle lumineuse, frange étroit | Sur la cible | Laissez-le, regardez la longueur de l'arc |
Arrêtez-vous une fois que la flaque est devenue poivrée ou grise.
Reposez-vous, habillez le TACK, Tungstten Reprind s'il touchait du métal.
Échangez-vous vers une tasse ou un écran frais si le flux est rugueux.
Quick Reset bat une longue mouture après une passe ratée.
Réinitialiser la liste de contrôle
Base essuyée et brossée
Tungstène propre, léger dôme ou pointe tronquée
Lentille à gaz claire, les joints toriques assis
Le remplissage se termine et sec
Boîte de pointe pro pour de vraies pièces
Sur les bords du plateau mince ou les cadres de porte, garez une barre de refroidissement en cuivre sous la couture. La flaque reste petite, la perle a l'air croustillante.
Pour les coutures longues sur des racks, ajoutez des pauses courtes tous les 75 à 100 mm. Les gouttes de chaleur, la couleur reste lumineuse.
Gardez un petit kit d' accessoires de profil en aluminium prêt: Capes d'extrémité, pinces d'angle, carrés rapides. Les configurations vont plus vite, les perles atterrissent où nous avons prévu.
Nous glissons tous parfois. Repérez le panneau, faites un ajustement, continuez. Utilisez cette liste sur le banc.
| | | |
|---|---|---|
| Hf pas réglé correctement | Démarrage dur, l'arc tombe | Définir HF Start ou HF continu, vérifiez les fils, le pavé de terre propre |
| Mauvais tungstène ou astuce sur-balle | Arc errant, large bande de gravure | Échange à 2% de lanthana ou cériat, habillez-vous en cône tronqué |
| Surfaces ou remplissages contaminés | Poivre en flaque, perle terne | Dégassez → Brosser → Final essuyer, couper et essuyer les extrémités du remplissage |
| Arc trop long | Perle granuleuse, suie sur les orteils | Raccourcir l'arc à 1–1,5 × diamètre de tungstène |
| Angle de torche excessif | Pointes de porosité, arc bruyant | Tenez l'angle de poussée de 10 à 15 °, re-bracez les deux mains |
| Au-dessus ou sous le solde AC | Îles de perles ou d'oxyde de suie | Tournure par largeur de gravure, ajouter ou réduire l'EP en petites étapes |
| Poste de gaz insuffisant | Tungstène gris, queue de perles brumeuse | Étendre après le flux 5 à 10 s, maintenir une tasse sur le cratère |
| Trop de chaleur, pas de voyage | Burn-through, déformation | Augmenter la vitesse de voyage, ajouter des pauses, utiliser le support de cuivre |
| Mauvais diamètre de fil | Tour froid ou refroidissement exagéré | Réduire la taille pour une feuille mince, la taille d'une plaque lourde |
| Sauter le cratère de remplissage | L'étoile se fissure à la fin | Downslope, petite tampon final, maintenez après le flux |
R: AC nettoie l'oxyde; DC seulement plaque épaisse, hélium.
R: 4043: lisse, résistant aux fissures. 5356: plus fort, structurel.
R: environ 1A par 0,001 po. 1/16: 60-80; 1/8: 120-160; 1/4: 240-300.
R: Deux pour cent Lanthana; 1/16-3 / 32 pouces; Astuce tronquée.
R: Netter le métal et le fil; arc court; gaz régulier; Ajouter EP.
R: étroit même graver bien. Blanc large: Réduisez EP. Oxydes: ajouter EP.
R: Préchauffer uniquement les travaux épais. 140-250 F. Interpass en dessous de 300 F.
R: Downslope, minuscule DAB final, maintenez le post-flux.
R: Oui pour une feuille mince. Abaisse la chaleur, Evens ondule.
R: CAST: Préférez 4043, préchauffage doux, perles courtes, nettoyage fréquent.
R: Postflow 5-10 s petites tasses; plus longtemps sur le tungstène chaud.
R: Arrêtez, regrind la pointe, recycler, redémarrer.
